注漿法施工工藝講解

注漿法施工工藝講解



注漿法是指通過埋設或預埋于結構內的密封管進行注漿的方法，主要用于需穿透結構對其外部進行注漿處理的情況。埋管注漿法形式多樣，用途廣泛，本章僅對一般結構埋管注漿進行介紹，圍護結構的腳趾注漿在另外的章節中有詳細的介紹，這里就不再贅述。

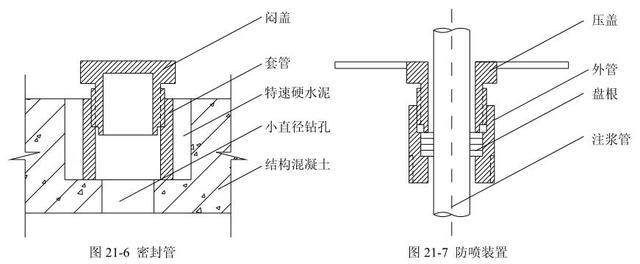

圖 21-6 和圖 21-7 是埋管注漿經常采用的密封管和防噴裝置的示意圖。



一般結構埋管注漿的工藝流程如下：



(1)密封管埋設



①鉆孔埋管



A.首先利用鉆機在設計孔位上鉆孔，鉆孔直徑宜為密封管外徑的 1.5～1.8 倍。在鉆穿結構前退出鉆頭，安裝密封管套管，在結構與套管間隙中灌入“特速硬水泥”，以密實縫隙。



B.待密封管套管安裝完畢后，改用小直徑鉆頭，穿過套管繼續鉆進，直至鉆穿結構。隨后退出鉆頭并安裝悶蓋，待注漿時再開蓋使用。



②預埋密封管



如果在結構施工前已經設計采用埋管注漿，可將密封管作為預埋件，直接澆筑在鋼筋混凝土中。預埋時應注意下列事宜：



A.注意固定密封管，最好能與結構鋼筋連接固定。



B.密封管套管端部應設有丙綸薄膜。



(2)注漿



根據不同施工要求，可以選擇直接將注漿設備與密封管連接，用密封管作為注漿管進行近距離注漿的方式；或是將注漿芯管或花管通過密封管置入結構外土體中進行注漿的方式。



后一種注漿方式的一般施工流程如下：



①卸下密封管上的悶蓋，在密封管上安裝球閥和防噴裝置。



②將注漿芯管或花管安裝入防噴裝置，并將防噴裝置上的壓蓋擰緊，然后開啟球閥，將注漿芯管或花管通過球閥、密封管置入土體，置入一般采用振動壓入方式。



③將注漿設備與注漿芯管或花管連接進行注漿，注漿可采用定點注漿，也可通過移動注漿芯管或花管進行一定范圍的注漿。



?
